让 Ray Distributed Debugger 在 Kuberay 下可用

背景

在软件开发过程中，具备单步调试能力的 Debugger 是提升开发效率的关键工具。对于复杂的分布式系统而言，单步调试能力尤为重要，它能帮助开发者在纷繁复杂的同步/异步代码链路中快速定位问题，从而缩短问题诊断周期。

以分布式存储系统为例，2021 年我曾通过 IDEA 配置 Apache IoTDB 3C3D 集群的单步调试能力（可参考 博客）。在随后的几年里，这套方案帮助我解决了 IoTDB 分布式开发过程中的不少疑难问题，提升了开发效率。

最近，我开始学习并研究分布式计算框架 Ray，首先从其调试功能入手。Ray 官方目前支持两种 Debugger，具体使用方式可参考官方文档，这里简要介绍：

• Ray Debugger：通过 Ray debug 命令复用 pdb session 命令行进行单步调试。从 2.39 版本开始已被标记为废弃，不推荐使用。
• Ray Distributed Debugger：通过 VSCode 插件复用 pydebug 图形界面进行单步调试，体验更佳。目前是 Ray 官方社区推荐的默认调试工具。

注意：Ray Cluster 启动时需配置相应的 Debugger 参数，且上述两种 Debugger 不支持同时使用。

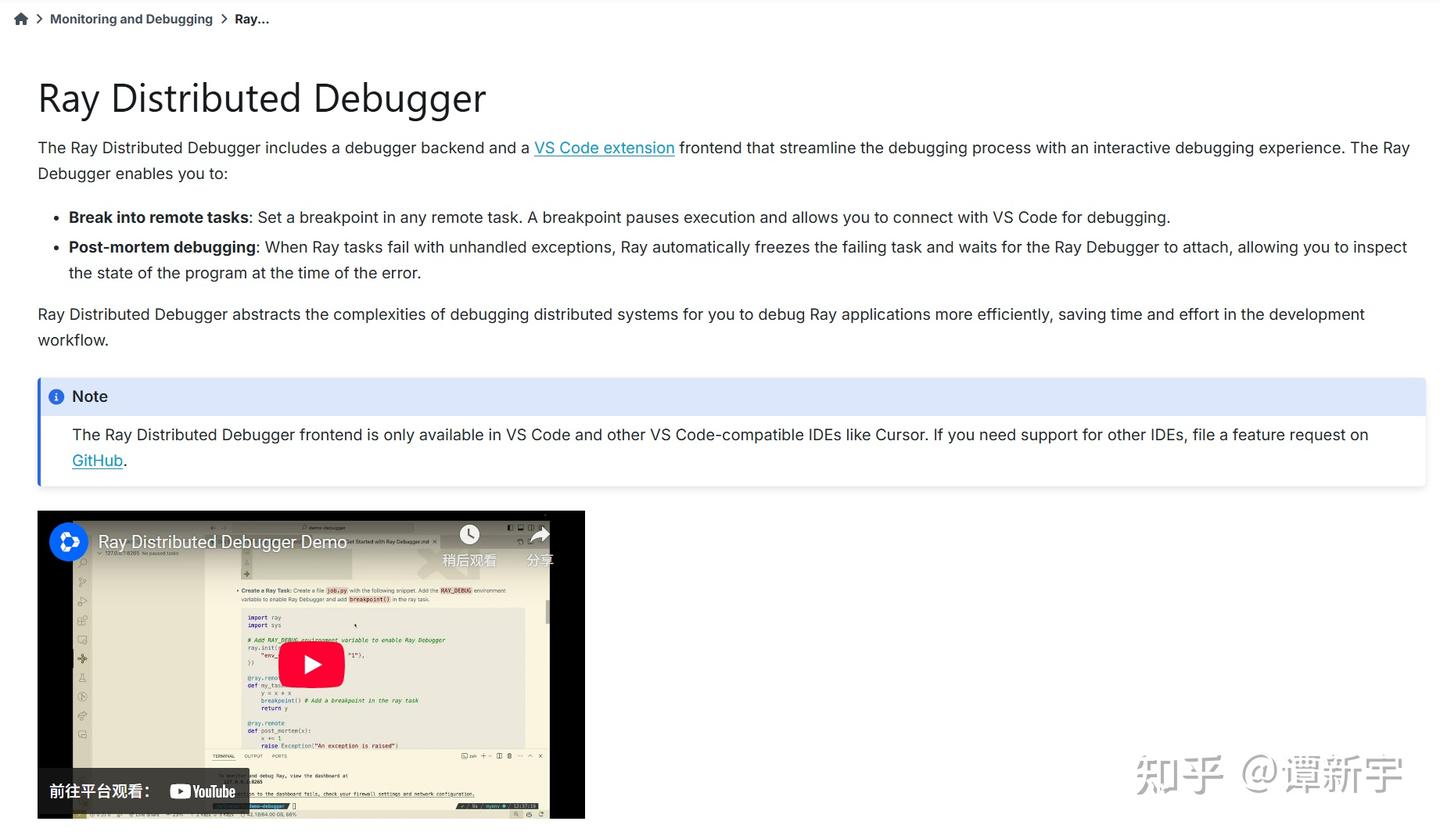

Ray Distributed Debugger 的核心原理是基于 Ray 内核中默认开启的 RAY_DEBUG 环境变量。当触发断点时，所有 Worker 会周期性地将断点信息汇总到 Head 节点。VSCode 插件通过连接 Ray Head 节点获取断点列表，用户可进一步点击 Start Debugging，attach 到对应 Worker 上进行单步调试。其官方文档大纲如下：

Ray Distributed Debugger 在 Kuberay 环境下的问题

如上所述，Ray Distributed Debugger 需要能够网络连接到触发断点的 Worker，才能实现单步调试。在裸机部署场景下，只需配置好防火墙规则即可满足需求。然而，随着云原生技术的普及，目前大多数分布式计算框架都基于 Kubernetes（K8S）进行资源管理。此时，用户通常会选择安装 Kuberay，并通过 RayCluster/RayJob/RayServe 等自定义资源进行 Ray 集群的生命周期和资源控制。

在 K8S 环境下，由于其网络隔离机制，Ray 集群实际运行在集群内部的隔离网络空间中，外部默认无法直接访问 Ray Cluster 的各个组件。Ray Distributed Debugger 需要连接 Ray Head 节点的 dashboard 端口（8265）才能获取所有断点信息，此时我们可以将 Ray Head 的 8265 端口暴露出来，使 Ray Distributed Debugger 能够获取到集群中触发的断点列表。

以下是一个在 Kuberay 环境下测试 Ray Distributed Debugger 的例子：

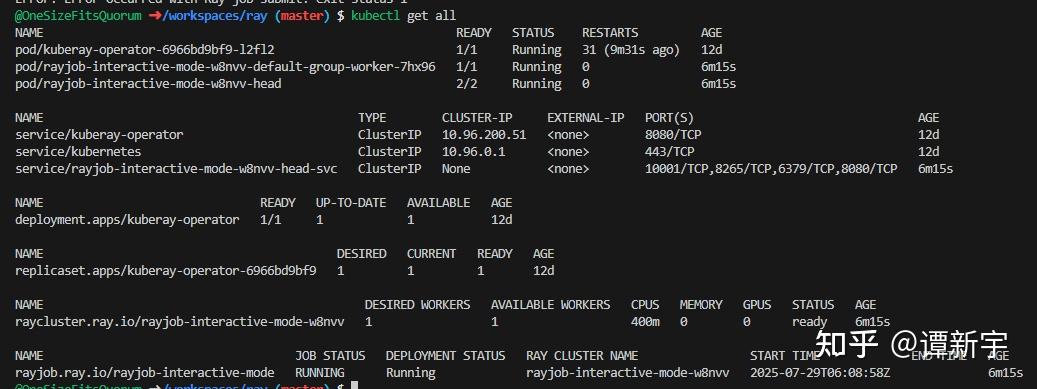

1. 首先安装好 K8S 集群和 kuberay-operator，然后使用 RayJob 模式提交一个会触发断点的任务。

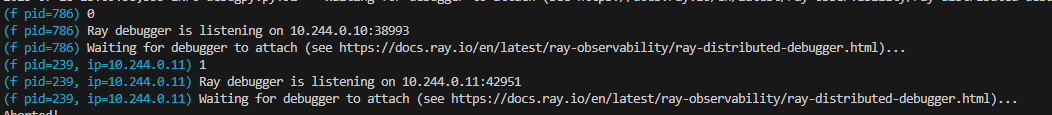

1. 当代码中触发断点时，会在 job submitter 侧打印日志，表明 debugger 正在等待 attach：

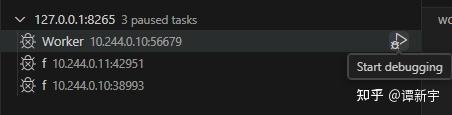

1. 我们使用 kubectl port-forward 命令将 Head 节点的 8265 端口转发到本地的 8265 端口，并通过 Ray Distributed Debugger 连接。此时可以看到集群中触发的所有断点：

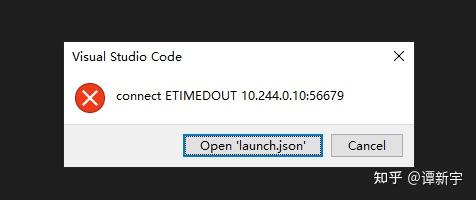

1. 然而，当尝试连接任意一个断点进行调试时，系统显示无法 attach 到断点，报错如下：

1. 分析错误信息后发现，问题在于 Ray Distributed Debugger 插件尝试连接的是 Kubernetes 集群内部的 IP 和端口。这些 IP 和端口在集群外部无法直接访问，且端口是随机分配的，无法提前进行端口映射，因此导致连接失败。

以上示例表明，在 Kuberay 环境下使用 Ray Distributed Debugger 存在实际困难。

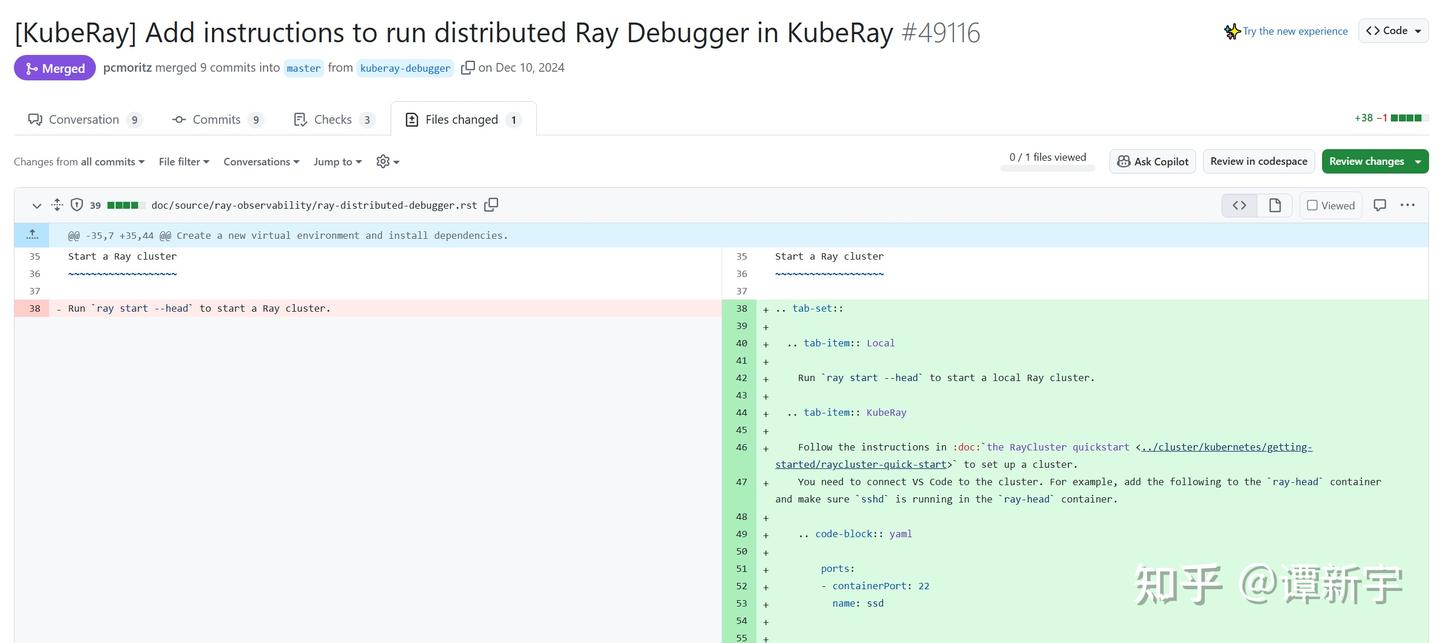

值得一提的是，在官方文档中我们还发现一个 PR，提出了通过在 Ray Head 镜像中安装 SSH，并利用 VSCode Remote 进行连接的方案。虽然理论上可行，但这种方式操作较为复杂，涉及密钥管理、生命周期管理等问题，因此被用户诟病。

通过分析，我们发现 Ray 官方目前对于 Ray Distributed Debugger 在 Kuberay 环境下的支持不够完善，需要一个更便捷的解决方案。

技术探索

在 Kubernetes 环境下，是否有办法方便地使用 Ray Distributed Debugger？带着这个问题，我进行了一些技术调研和尝试。

请求代理方案的探索与局限

首先查阅了 Ray 官方 GitHub 仓库中的相关 issue：[Ray debugger] Unable to use debugger on Ray Cluster on k8s。从讨论中看出，Ray 官方最初的解决思路是让 Worker 在暴露等待 attach 的端口时使用固定的端口范围，这样用户就可以预先将这些端口暴露到外部进行 attach：

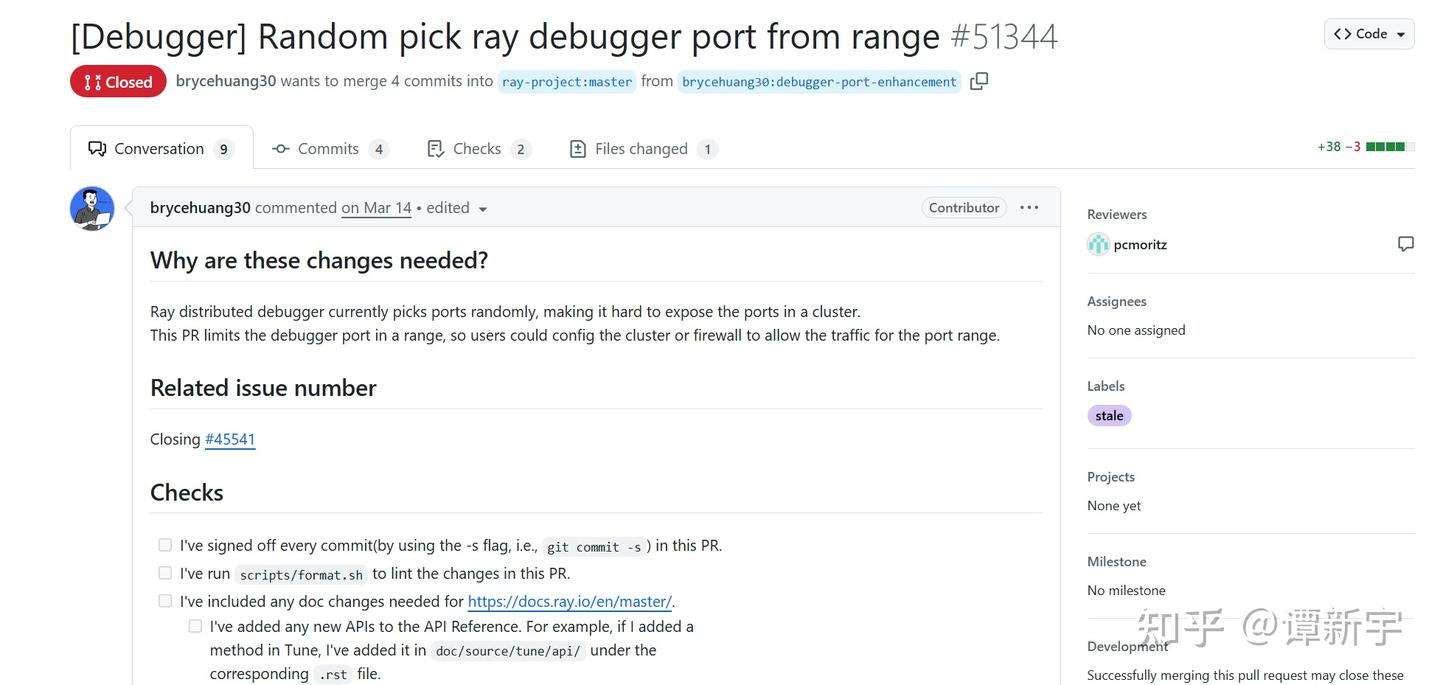

有开发者甚至提交了相关 PR 尝试将这一功能集成到 Ray 内核中，但该 PR 最终未被推进，被自动关闭：

推测这种方案未能推进主要是因为存在几个明显的问题：

1. 端口范围设定难题：如何确定合适的端口范围？范围太小可能无法覆盖所有断点，范围太大可能占用过多集群资源，甚至与 Kubernetes API Server 等系统组件的端口冲突。

2. 操作复杂度高：即使确定了端口范围，用户仍需手动暴露大量端口，操作繁琐且容易出错，不符合云原生环境下自动化的设计理念。

3. 网络连接障碍：最关键的问题是，即使端口被成功暴露，Ray Distributed Debugger 的 VSCode 插件仍然会尝试连接 Kubernetes 集群内部的 IP 地址，而这些 IP 在集群外部不可达。由于 VSCode 插件已被 Anyscale 公司闭源管理，我们无法修改其连接逻辑。

理论上，可以通过为每个断点设置 kubectl port-forward，然后配合 iptables 规则将本地向 Kubernetes 内部 IP 发送的请求重定向到对应的本地端口，但这种方法操作繁琐、难以自动化，且需要较深的网络知识，在断点数量较多时几乎不可维护。

考虑到这些因素，特别是第三点的根本限制，我放弃了这条技术路径，转而寻找更简单的解决方案。

Code-Server：浏览器端 VSCode 的解决方案

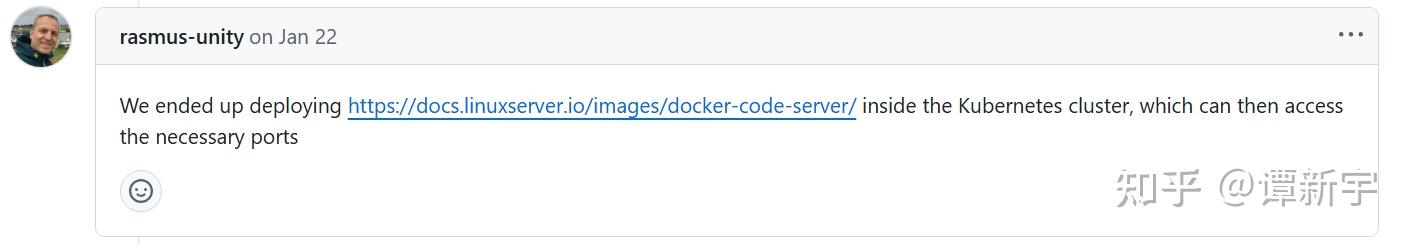

在前述 issue 的讨论末尾，有用户反馈他们在 Kubernetes 集群中部署 Code Server 后成功解决了该问题：

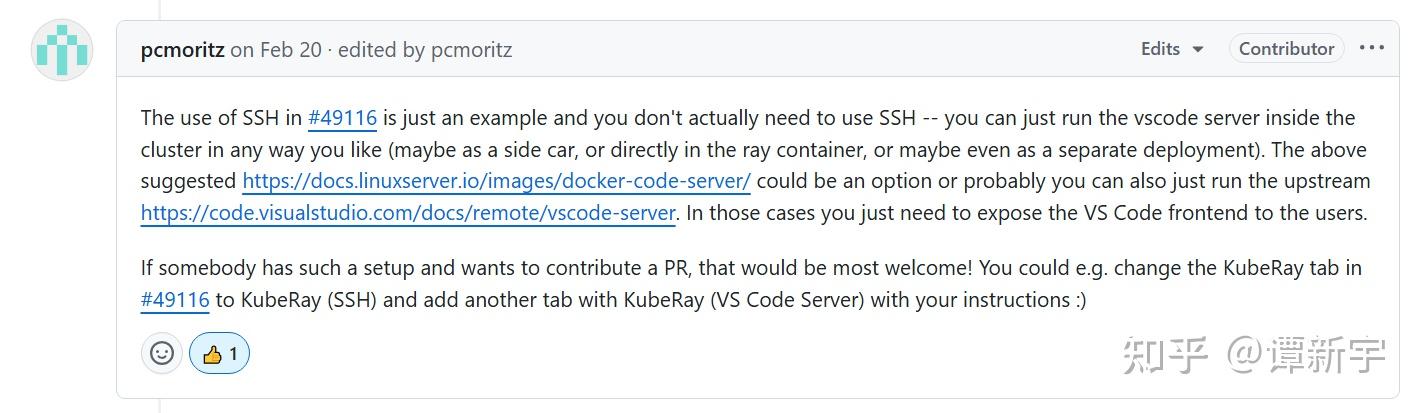

这一思路得到了 Ray 官方的认可，但由于缺乏具体实现细节和完整解决方案，该方案一直停留在概念阶段：

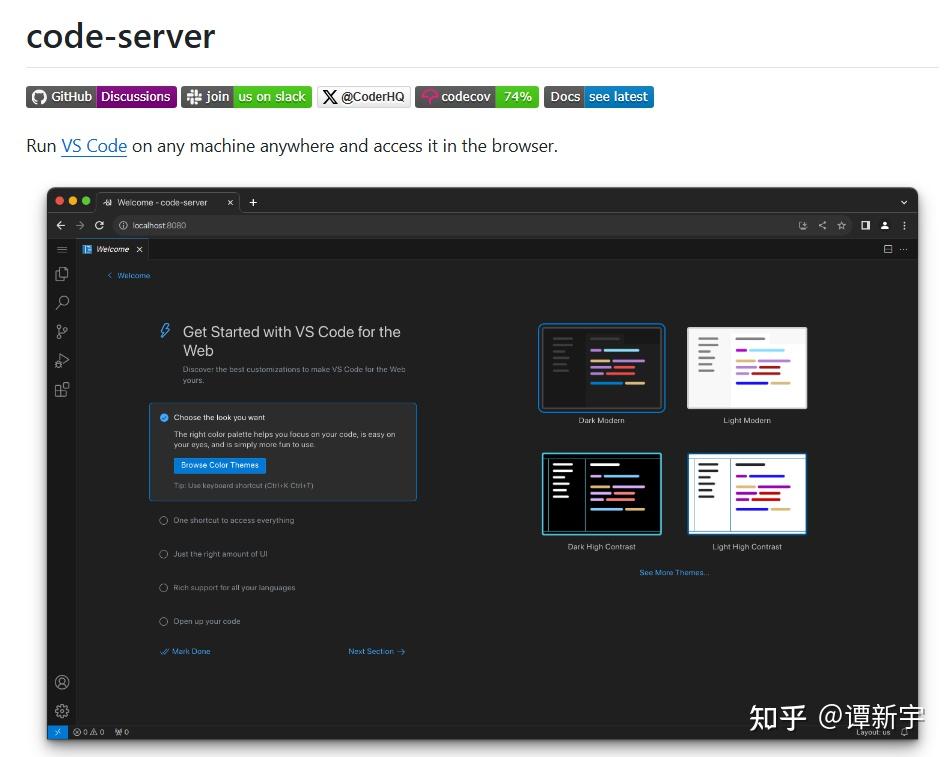

受此启发，我决定沿着这个思路进行探索。Code Server 是一个在浏览器中运行的 VSCode 服务，提供与桌面版 VSCode 几乎完全一致的开发体验：

这一特性为解决问题提供了思路：如果将 VSCode 部署在 Kubernetes 集群内部并通过浏览器访问，就可以规避网络隔离问题，使 VSCode 能够直接访问 Ray 集群内部网络。这种方案不需要管理 SSH 密钥或配置复杂的 VSCode Remote 连接，操作流程简单明了。

为了优化体验并解决不同 RayJob 之间的潜在冲突，我设计了将 Code Server 作为 Ray Head 的 Sidecar 容器部署的方案。这样不仅确保 Code Server 与 Ray 集群共享生命周期，还能直接访问 Ray 的工作目录，实现无缝集成。

基于这一思路，我开发了一个专用镜像并将其放到了 Dockerhub 上：onesizefitsquorum/code-server-with-ray-distributed-debugger。该镜像基于 linuxserver/code-server:4.101.2，预装了 Python、Ray、debugpy 等必要依赖，以及 VSCode 的 Python Run/Debug 和 Ray Distributed Debugger 插件。

以下是镜像的核心 Dockerfile：

FROM linuxserver/code-server:4.101.2

RUN sudo apt-get update && apt-get install -y software-properties-common && sudo add-apt-repository ppa:deadsnakes/ppa && apt-get install -y python3 python3-pip && pip3 install ray[default] debugpy --break-system-packages

RUN mkdir -p /config/extensions \
    && curl -L -o /config/extensions/ms-python.python.vsix https://marketplace.visualstudio.com/_apis/public/gallery/publishers/ms-python/vsextensions/python/2025.10.0/vspackage \
    && curl -L -o /config/extensions/ms-python.debugpy.vsix https://marketplace.visualstudio.com/_apis/public/gallery/publishers/ms-python/vsextensions/debugpy/2025.10.0/vspackage \
    && curl -L -o /config/extensions/anyscalecompute.ray-distributed-debugger.vsix https://marketplace.visualstudio.com/_apis/public/gallery/publishers/anyscalecompute/vsextensions/ray-distributed-debugger/0.1.4/vspackage \
    && /app/code-server/bin/code-server --extensions-dir /config/extensions --install-extension ms-python.python \
    && /app/code-server/bin/code-server --extensions-dir /config/extensions --install-extension ms-python.debugpy \
    && /app/code-server/bin/code-server --extensions-dir /config/extensions --install-extension anyscalecompute.ray-distributed-debugger

接下来，配置 Code Server 作为 Ray Head 所在 Pod 的 Sidecar 容器，并确保它与 Ray 共享工作目录。注意 Code Server 需要使用前文上传至 DockerHub 的自定义镜像。关键的 Kubernetes 配置片段如下：

containers:
- image: rayproject/ray:2.46.0
  name: ray-head
  ports:
  - containerPort: 6379
    name: gcs-server
  - containerPort: 8265
    name: dashboard
  - containerPort: 10001
    name: client
  resources:
    limits:
      cpu: "500m"
    requests:
      cpu: "200m"
  volumeMounts:
    - mountPath: /tmp/ray
      name: shared-ray-volume
- name: vscode-debugger
  image: docker.io/onesizefitsquorum/code-server-with-ray-distributed-debugger:4.101.2
  imagePullPolicy: IfNotPresent
  ports:
    - containerPort: 8443
  volumeMounts:
    - mountPath: /tmp/ray
      name: shared-ray-volume
  env:
    - name: PUID
      value: "1000"
    - name: PGID
      value: "1000"
    - name: TZ
      value: "Asia/Shanghai"
    - name: DEFAULT_WORKSPACE
      value: "/tmp/ray/session_latest/runtime_resources"
    - name: SUDO_PASSWORD
      value: "root"
volumes:
- name: shared-ray-volume  # Shared volume for /tmp/ray
  emptyDir: {}

部署示例

通过以上技术探索，我们成功让 Ray Distributed Debugger 在 Kuberay 环境下可用。下面给出一个结合本文工作在 Kuberay 集群中使用 Ray Distributed Debugger 的完整示例，所有相关代码和配置文件均已上传至 GitHub 仓库，方便读者参考和使用。

对于有特定业务需求的开发者，只需理解示例代码的核心逻辑，即可轻松扩展实现自定义的 Debugger 管理功能，无需重复开发基础组件和镜像。

开发环境选择

在进行开发调试时，你可以选择本地环境或云端开发环境。对于云端开发，GitHub Codespaces 提供了一个便捷的选项：

• 每个 GitHub 账户每月有 60 小时的免费使用额度
• 免费版配置为 2 核 CPU、4GB 内存和 32GB 存储空间的 Linux 环境
• 预装了 Docker、Kubernetes 工具链等开发必备工具
• 可以直接在浏览器中进行开发，无需本地环境配置

这些资源足以运行本文中的示例代码和小型 Kubernetes 集群（如 kind、k3d 等），非常适合学习和测试 Ray 的调试功能。

部署步骤

具体步骤如下：

1. 确保已安装 Kubernetes、Kuberay Operator 和 Kubectl ray 插件。如果使用 GitHub Codespaces，可以直接在终端中安装这些工具。

2. 进入示例目录，执行以下命令启动一个包含 Ray Head、Code Server 和 Ray Worker 的集群：

kubectl ray job submit -f ray-job.interactive-mode.yaml --working-dir ./working_dir --runtime-env-json="{\"pip\": [\"debugpy\"], \"py_modules\": [\"./dependency\"]}" -- python sample_code.py

1. 集群启动后，会自动安装 debugpy 并将工作目录和模块文件传入 Ray Cluster。当代码执行到 breakpoint() 语句时，会等待调试器 attach。

2. 使用以下命令转发 Code Server 端口：

kubectl port-forward pod/the-name-of-ray-head 8443:8443

1. 打开浏览器访问 http://127.0.0.1:8443，进入 Code Server 界面。如果在 GitHub Codespaces 中运行，可以利用其端口转发功能，系统会自动创建可访问的 URL。

2. 在 Code Server 中，使用 Ray Distributed Debugger 插件连接到 127.0.0.1:8265（Ray Head 的 Dashboard 地址），即可看到并连接所有断点。

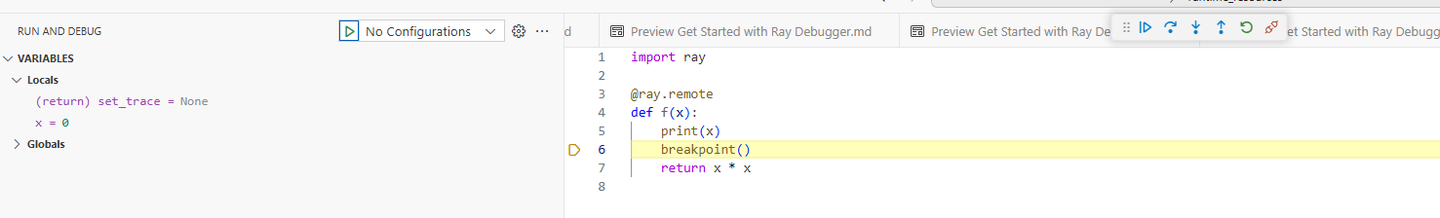

部署成功后的界面如下：

总结与思考

通过这次探索，我们找到了一种在 Kuberay 环境下使用 Ray Distributed Debugger 的方法。这种方案通过 Code Server 作为中间层，解决了 Kubernetes 网络隔离导致的连接问题。主要有以下几点收获：

1. 解决了实际问题：通过 Code Server 作为桥梁，成功解决了 Kubernetes 网络隔离机制导致的 Ray Distributed Debugger 连接障碍。

2. 提供了实用方案：方案包括完整的镜像构建、配置模板和使用指南，可以直接应用于实际开发环境。

3. 简化了操作流程：采用 Sidecar 容器模式，确保了与 Ray 集群共享生命周期，通过共享卷实现了资源无缝访问。

4. 启发性思考：这种解决方案不仅适用于 Ray Distributed Debugger，也可能适用于其他在 Kubernetes 环境中进行开发调试的场景。

从更广的角度看，这次尝试也引发了一些思考：

• 云原生环境中的开发体验：随着云原生技术普及，如何在保持隔离性的同时提供良好的开发体验，是一个值得关注的问题。无论是本文提到的 Code Server，还是 GitHub Codespaces 这样的云端开发环境，都在朝着简化开发者体验的方向发展。

• 浏览器 IDE 的应用前景：基于浏览器的 VSCode 让开发者能够在不同设备上获得一致的开发体验，这种模式在云开发环境中很有潜力。Code Server 和 Codespaces 都采用了这种模式，降低了环境配置的门槛。

• 开源社区协作的价值：这个问题的解决思路源于社区讨论，也会回馈给社区，体现了开源协作的价值。

我计划将这个解决方案分享给 Ray 社区，希望能帮助到有类似需求的开发者。同时，也欢迎社区成员对方案进行改进和完善。
